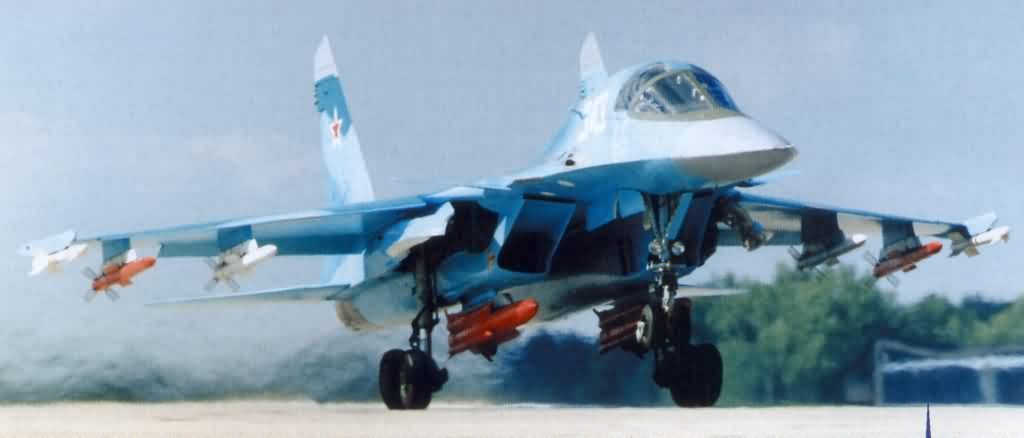

Фронтовой бомбардировщик Су-34.
Разработка бомбардировщика (сначала классифицировавшегося как
истребитель-бомбардировщик) Су-27ИБ,
имевшего заводской шифр Т-10В, велась с начала 1980-х
гг. под общим руководством М.П.Симонова. Главным конструктором самолета был
назначен Р.Г.Мартиросов.
Первоначально работы над Т-10В шли в направлении модификации двухместного
самолета Су-27УБ, в практически
не измененную конструкцию планера которого предполагалось вписать новое
радиоэлектронное оборудование и вооружение. Однако в дальнейшем было принято
решение о размещении экипажа рядом, что обещало повышение эффективности боевого
применения и безопасности полета. Кроме того, такая компоновка позволяла
избавиться от дублирования ряда приборов. Улучшалась и эргономика кабины
экипажа, что делало возможным выполнять более длительные полеты.
Следующим шагом явилось применение крыла с новым наплывом, на котором
разместилось переднее горизонтальное оперение. Было решено отказаться от
регулируемого воздухозаборника, что обусловливалось спецификой боевого
применения ударного самолета.

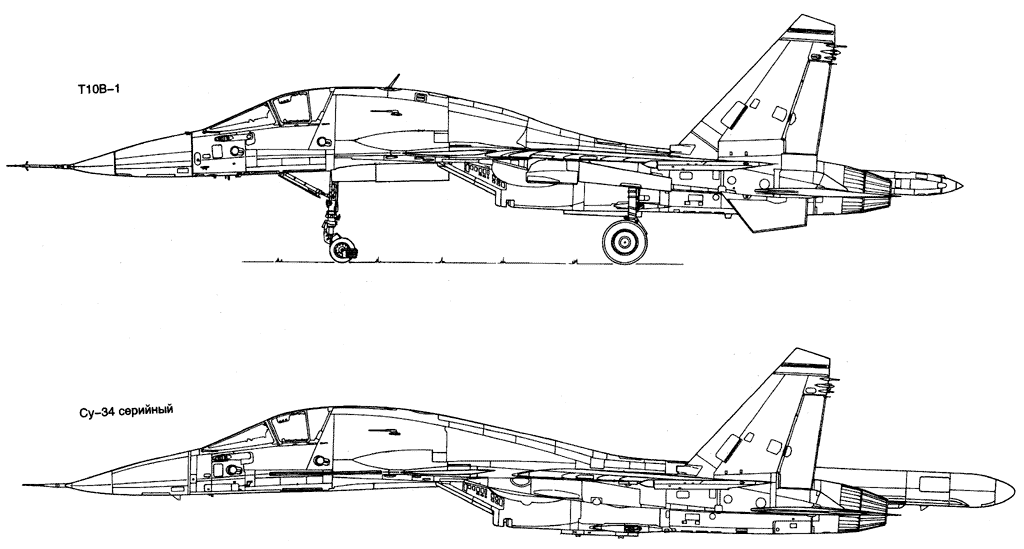

К 1990 году было в основном завершено проектирование новой машины и вскоре на
опытном производстве машиностроительного завода им. П.О.Сухого начались работы по
трансформации одного из серийных учебно-боевых самолетов Су-27УБ в опытный
экземпляр истребителя-бомбардировщика Т-10В-1 (впоследствии известный как
Су-34-1). На Новосибирском авиационном заводе им. В.П.Чкалова изготовили новую
носовую секцию самолета, которую установили на модернизированный планер
«спарки». Замене подверглись также воздухозаборники и мотогондолы.
Первый полет переоборудованного самолета состоялся 13 апреля 1991 года на
аэродроме ЛИИ им. М.М.Громова. Машину пилотировал заслуженный летчик-испытатель
А.Иванов.
Одновременно с испытаниями первого опытного самолета на Новосибирском заводе
им. В.П.Чкалова началась подготовка к серийному производству
истребителя-бомбардировщика, получившему еще одно название - Су-34. В конце 1993 года завершилась сборка первого
предсерийного самолета, и 18 декабря Су-34 с бортовым
номером «43», пилотируемый летчиками-испытателями И.В.Вотинцевым и
А.И.Гайворонским, впервые поднялся в воздух. 3 марта 1994 года он совершил
беспосадочный перелет из Новосибирска в Подмосковье, на аэродром в Жуковском.
Летом 1994 года эта машина впервые была публично продемонстрирована на
международном авиакосмическом салоне в Париже. Она была вновь переименована и
предстала перед парижанами как Су-32ФН (FN - Fighter
Navy, т.е. истребитель морской). Англоязычная аббревиатура в названии самолета
свидетельствовала о стремлении его создателей продвигать бомбардировщик на
мировой рынок вооружений (после перекраски в новые, «морские» цвета самолет
получил и новый бортовой тактический номер «45»).
Создателями Су-34 был учтен опыт боевого применения
авиации на малых высотах. Кабина экипажа этого самолета выполнена (впервые в
мировой практике на машинах данного класса) в виде броневой титановой капсулы.
Аналогичную защиту получили и другие жизненно важные элементы конструкции, в
частности расходный топливный бак и двигатели. Общая масса элементов
конструкционной защиты составила 1480 кг. Все это в сочетании со средствами
защиты, реализованными еще на самолете Су-27, обеспечило Су-34 высокую степень выживаемости в маловысотном полете
над территорией, насыщенной средствами ПВО.
Еще одним элементом, повышающим боевую живучесть, явилось наличие у
штурмана-оператора второго управления. Продолжительный полет на Су-34 стал значительно более комфортабельным. Члены
экипажа получили возможность вставать в кабине в полный рост, что позволяет им
восстанавливать работоспособность затекших мышц, в кабине появился туалет и шкаф
для подогрева пищи. Воздушная система на высоте до 10000 м поддерживает в кабине
давление, соответствующее высоте 2400 м, благодаря чему экипаж совершает полет
без кислородных масок. Имеется мощная система кондиционирования воздуха. Все это
обеспечивает высокую работоспособность летчиков в длительном, продолжительностью
до 10 ч полете, еще более повышая боевой потенциал Су-34.
Су-34 предназначен для уничтожения наземных
(надводных), в том числе и малоразмерных, подвижных и стационарных объектов в
тактической и оперативной глубине противника, а также воздушных целей, днем и
ночью, в простых и сложных метеоусловиях.
В настоящее время Су-34 рассматривается как одна из
наиболее приоритетных программ ВВС России. По мнению ряда специалистов, уровень
БРЭО
этой машины позволяет отнести ее к боевым самолетам пятого поколения.
Самолет имеет значительный потенциал дальнейшего развития. В настоящее время,
помимо бомбардировочной модификации, ведутся работы по созданию новых вариантов
Су-34, в частности самолета-разведчика и самолета РЭБ.
В перспективе, после освоения Рыбинским заводом серийного производства ТРДДФ
нового поколения - АЛ-41Ф - с максимальной тягой
около 20000 кгс, оснащенного системой управления вектором тяги, которое
ожидается в 2005 году; этот двигатель планируется установить и на Су-34.
Особенности конструкции
Планер Су-34 выполнен по схеме «интегральный
продольный триплан» и имеет ярко выраженную интегральную компоновку. Крыло,
интегрально сопряжённое с фюзеляжем, трапециевидное и имеет стреловидность по
передней кромке 42°. ПГО выполнено цельноповоротным. Стабилизатор -
дифференциально отклоняемый. По сравнению с Су-27 практически без
изменения сохранена форма консольных частей крыла и хвостового оперения, однако
крыльевые наплывы продлены до имеющей эллипсовидное сечение носовой части
фюзеляжа. Носовая часть удлинена для установки антенны БРЛС. Носовой обтекатель
самолета имеет сплющенную форму с развитыми боковыми наплывами и заостренными
кромками. Внутри обтекателя размещается РЛС с малоразмерной антенной.
Подфюзеляжных гребней не имеет.
Кабина двухместная, закрытая, герметичная. Выполнена в виде сварной
титановой броневой капсулы с толщиной стенок до 17 мм. Остекление - так же
бронированное. Кабина оснащёна системой отопления и кондиционирования воздуха.
Рабочие места экипажа размещены рядом, одно возле другого, «плечом к плечу», что
значительно снижает их утомляемость и улучшает взаимодействие. Слева находится
лётчик, справа - штурман оператор. Вход осуществляется через носовую нишу шасси
по откидному трапу. Члены экипажа располагаются в катапультных креслах К-36ДМ с
улучшенной эргономикой. Катапультирование возможно на всех режимах (включая
стоянку и руление). Кабина сделана просторной и комфортной. В длительном полёте
можно поспать в проходе между креслами, встать за креслами в полный рост.
Имеется в наличии санузел и микроволновая печь для горячего питания экипажа.
Шасси: На самолете применено новое тележечное шасси с тандемным
расположением колес на основных опорах, обеспечивающее самолету хорошую
проходимость по плохо подготовленным аэродромам (а следовательно, и боевую
«выживаемость», в условиях, когда капитальные ВПП будут выведены из строя, как
это случилось, к примеру, в Ираке в 1991 г., и авиацию придётся рассредотачивать
на полевых аэродромах). Передняя стойка шасси полурычажного типа усилена и
оснащена двумя колесами. Основные опоры убираются по направлению полета в ниши
центроплана с разворотом тележек.
В хвостовой части фюзеляжа, между двигателями расположен отсек с
радиоэлектронным оборудованием, что заставило конструкторов перенести контейнер
тормозного парашюта с хвостового конуса на верхнюю часть фюзеляжа, сделав его
выдвижным, «клавишного» типа.
Силовая установка и топливная система
Силовая установка самолета включает два двухконтурных турбореактивных
двигателя с форсажными камерами АЛ-31Ф или их
модификации. На серийных самолетах Су-34 могут
применяться более мощные и экономичные модификации АЛ-31Ф, известные в
печати под названиями АЛ-31ФМ и АЛ-35Ф и располагающие тягой, по разным данным,
от 12800 до 14000 кгс (соответственно 125.6 и 137.3 кН). Имеется ВСУ.
Топливная система включает: три бака в фюзеляже, один - в центроплане и два -
в консолях крыла (по другим данным - четыре бака увеличенного объема (три - в
фюзеляже и центроплане и один - в консолях крыла); насосы подкачки и перекачки
топлива; топливомерно-расходомерную аппаратуру. Возможна установка сбрасываемых
подвесных топливных баков ёмкостью по 3000 л.
Имеется система дозаправки топливом в полете методом «шланг - конус»
(прием топлива может осуществляться с «танкеров» Ил-78 и Ил-78М, однотипного
самолета Су-34, а также бомбардировщика Су-24М,
оснащенных подвесным агрегатом УПАЗ). Убирающаяся топливоприемная штанга
размещается в левом фюзеляжном наплыве в головной части фюзеляжа перед кабиной.
Имеется две фары ночной заправки.
