Описание

 В 1967 году военные вновь «вспомнили» о стратегической авиации. Толчком послужило решение США разрабатывать проект AMSA (Advanced Manned Strategic Aircraft - перспективный пилотируемый стратегический самолет) - будущий В-1. Предприятия МАП были привлечены к исследованиям нового стратегического двухрежимного самолета на основании приказа Министра авиационной промышленности СССР от 10 января 1969 года. Эту дату можно считать началом конкурса, который был объявлен между тремя конструкторскими бюро: А.Н.Туполева, В.М.Мясищева и П.О.Сухого. На основании этого же приказа предприятия МАП должны были приступить к созданию силовой установки, ракетного вооружения и бортовых систем. Приказ по созданию радиоэлектронного комплекса был отдан Министерством радиоэлектронной промышленности 25 мая 1969 года.

 Проект

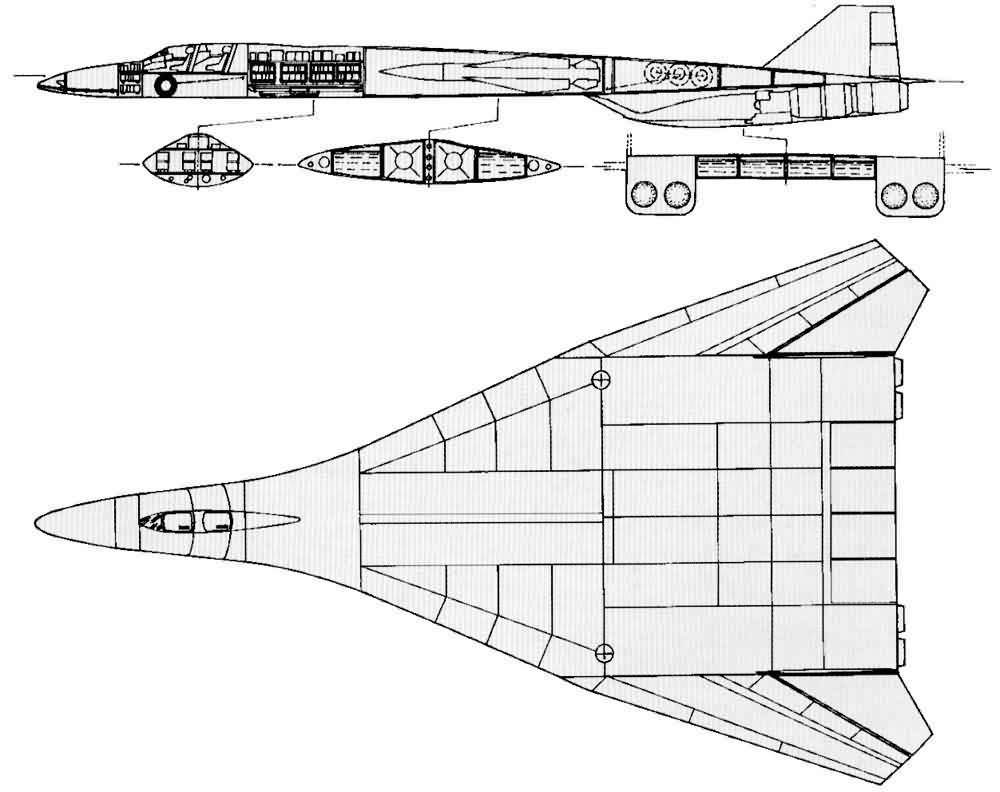

После объявления конкурса конструкторское бюро П.О.Сухого приступило к разработке стратегического двухрежимного самолета Т-4МС (“С” - стратегический), при этом особое внимание уделялось максимальной преемственности его с самолетом Т-4. В частности предполагалось сохранение силовой установки, бортовых систем и оборудования, применение освоенных материалов, типовых конструкторско-технологических решений, а также отработанных технологических процессов. Машина получила шифр - «изделие 200» - по аналогии с «соткой» из-за взлетной массы, приближавшейся к 200 т. Началась работа над аванпроектом самолета Т-4МС. За период работы над ним в ОКБ было исследовано несколько вариантов аэродинамических компоновок. Причем вначале была проанализирована возможность создать стратегический самолет путем масштабного изменения самолета Т-4М. Но попытка реализации самолета Т-4МС в компоновочной схеме «100 И» не дала желаемых результатов, поскольку приводила к резкому увеличению габаритов и массы самолета, не обеспечивая размещения полного объема вооружения. Конструкторское бюро Сухого было вынуждено искать новые принципы построения компоновочной схемы самолета, которая удовлетворяла бы следующим основным положениям: получение максимально возможных объемов при минимальной омываемой поверхности; обеспечение размещения в грузовых отсеках необходимого состава вооружения; получение максимально возможной жесткости с целью обеспечения полетов на больших скоростях у земли; исключение двигательной установки из силовой схемы самолета с целью обеспечения возможности модификации самолета по типу применяемых двигателей; перспективность компоновки с точки зрения возможности непрерывного улучшения летно-технических данных самолета. Работая над последними интегральными компоновками самолета Т-4М, конструкторы ОКБ пришли к выводу, что вариант, удовлетворяющим выше перечисленным условиям - аэродинамическая компоновка интегральной схемы типа «летающее крыло», с изменяемой в полете стреловидностью поворотных консолей сравнительно малой площади. Такая компоновка, под номером 2Б, была создана в августе 1970 года конструктором Л.И.Бондаренко, одобрена начальником отдела общих видов О.С.Самойловичем, Главным конструктором Н.С.Черняковым и Генеральным конструктором П.О.Сухим и послужила основой для аванпроекта. Продувки моделей этой компоновки в аэродинамических трубах ЦАГИ показали возможность реализации высоких значений аэродинамического качества как на дозвуковых, так и на сверхзвуковых скоростях полета. Было получено совершенно «фантастическое» аэродинамическое качество (17,5 на М=0,8 и 7,3 на М=3,0). При новой «интегральной» компоновке была также решена проблема упругой деформации крыла. Малая площадь поворотных консолей в сочетании с жестким несущим корпусом центроплана обеспечивали возможность полета на больших скоростях у земли. Поворотные консоли крыла могли изменять стреловидность от 30 до 72 градусов. Весь 1971 год велись работы по доводке аванпроекта «двухсотки», в части: увеличения аэродинамического качества путем изменения толщины и формы профиля крыла; повышения дозвуковой крейсерской скорости при применении суперкритических профилей; исследования влияния скосов крыла на работу вертикального оперения и силовой установки; подбора формы крыла в плане с целью отработки устойчивости и управляемости; повышения массовой отдачи топлива за счет оптимальной конструктивно-силовой схемы планера. В этом же году были изготовлены продувочные модели, а в аэродинамических трубах ЦАГИ исследованы на моделях различные варианты центроплана, поворотных консолей крыла, вертикального и горизонтального оперений. При продувках компоновок Т-4МС было установлено, что самолет не центруется и обладает 5%-й неустойчивостью. Главный конструктор темы Н.С.Черняков принял решение доработать его компоновку. В результате возникли варианты “двухсотки» с длинным носом и горизонтальным оперением. Одна из них, компоновка № 8, имела иглообразный нос. Но принята была компоновка с удлиненным носом и слабовыступающим фонарем (все остальное соответствовало изначальной компоновке аванпроекта). Эта работа была закончена в сентябре 1971 года. Экипаж из 3 человек располагался в кабине без выступающего фонаря. Значительное внимание было уделено снижению радиолокационной заметности. Машину предполагалось оснастить четырьмя двигателями НК-101 тягой по 20 тс, имевшими переменную степень двухконтурности. Они размещались в хвостовой части в двух разнесенных гондолах.

Осенью 1972 года на научно-техническом совете в министерстве авиационной промышленности были заслушаны проекты по конкурсу стратегического двухрежимного ударного самолета: изделие «160М» с ожевальным крылом (на базе Ту-144) ОКБ А.Н.Туполева, Т-4МС ОКБ П.0. Сухого и М-20 ОКБ В.М.Мясищева.

Проект самолета «160М» не получил поддержки из-за его несоответствия ТТХ. Занимавший в то время пост командующего дальней авиацией генерал-полковник В.В. Решетников заявил на заседании по поводу проекта ОКБ А.Н.Туполева: “Вы нам предлагаете фактически пассажирский самолет !» Масла в огонь подлило еще и то, что на докладе было ошибочно завышено аэродинамическое качество представленного самолета. Самолет Т-4МС произвел впечатление на военных и привлек большое внимание. Этот самолёт «прорыва» вполне возможно не смогла бы удержать и система ПВО 80-90-х годов. Проект самолета М-20 ОКБ В.М.Мясищева, хотя и было отмечено, что он хорошо проработан и удовлетворял требованиям ВВС, был отклонен из-за того, что вновь воссозданное конструкторское бюро не обладало необходимой научно-технической и производственной базой для его осуществления. В итоге победителем конкурса стало ОКБ Сухого, имеющее опыт в создании ударного самолета Т-4. Но для постройки «двухсотки» ему необходимо было отдать Казанский завод, а этого никто не хотел. Тем более что в ОКБ создавали новый многофункциональный истребитель Т-10 (Су-27), шли модификации самолетов Су-17М и Т-6 (Су-24). Перевод ОКБ Сухого в «тяжелую» авиацию ставил под угрозу срыва все эти программы.

В конце совещания выступил главнокомандующий ВВС П.С.Кутахов: «Знаете, давайте решать так. Да, проект ОКБ П.О.Сухого лучше, мы отдали ему должное, но оно уже втянулось в разработку истребителя Су-27, который нам очень и очень нужен. Поэтому, примем такое решение: признаем, что победителем конкурса является КБ Сухого, обяжем передать все материалы в КБ Туполева, чтобы оно проводило дальнейшие работы...» Конструкторское бюро А.Н. Туполева отказалось от документации по самолету Т-4МС и продолжило работу по формированию облика нового ударного «алюминиевого» самолета с изменяемой стреловидностью крыла, приведшем, в конечном итоге, к созданию бомбардировщика Ту-160. При одинаковой боевой нагрузке с Т-4МС и практически одинаковой дальности полета на дозвуковой скорости Ту-160 имел полётную массу большую на 35% и меньшую в 2-3 раза дальность полета на сверхзвуковой скорости. Хотя работы по проекту Т-4МС в ОКБ П.0. Сухого были прекращены после окончания конкурса, идеи, заложенные в этот самолет, были воплощены во многих современных машинах, таких как Су-27, МиГ-29, Ту-160 и помогают создавать самолеты XXI века.

Характеристики:
