РПГ-7.

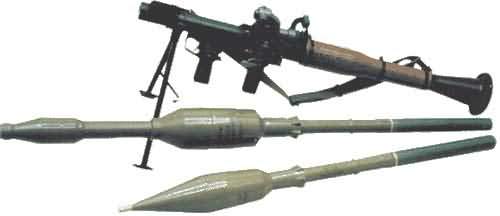

Гранатомет РПГ-7 предназначен для поражения бронированных целей противника,
его укреплений и укрытий.Гранатомет состоит из пусковой трубы, патрубка, оптического прицела,
дополнительной пистолетной рукоятки и пистолетной рукоятки с ударно-спусковым
механизмом смонтированном в ней. Для стрельбы применяются надкалиберные выстрелы
ПГ-7В, ПГ-7ВМ (с улучшенной баллистикой и бронепробиваемостью), ПГ-7ВЛ (с
увеличенным зарядом ВВ), ПГ-7ВР (с тандемной боевой частью), ТБГ-7В (с
термобарической боевой частью).
| Выстрел |
ПГ-7ВЛ |
ПГ-7ВР |
ТБГ-7В |
| Калибр |
93 мм |
105 мм |
105 мм |
| Дальность полета |
300 метров |
200 метров |
200 метров |
| Масса выстрела |
2,6 кг |
4,5 кг |
4,5 кг |
| Кирпич |
1700 мм |
2000 мм |
|
| Дерево или земля |
2500 мм |
3700 мм |
|
| Железобетон |
1300 мм |
1500 мм |
|
| Гомогенная броня |
600 мм |
|
|
| Гомогенная броня с динамической защитой |
|
750 мм |
|
|
|
|
|
Ударно-спусковой механизм гранатомета только одиночного действия.
Предохранитель находится на пистолетной рукоятке. Посадочное место оптического
прицела стандартное, поэтому сюда можно установить любой оптический или ночной
прицел. На гранатомет возможно крепление сошек.
Модификации следующие:
РПГ-7Д - десантный вариант, пусковая труба отделяется от патрубка,
соединена сухарным соединением и внесены изменения в конструкцию предохранителя
для исключения выстрела при не присоединенном патрубке.
